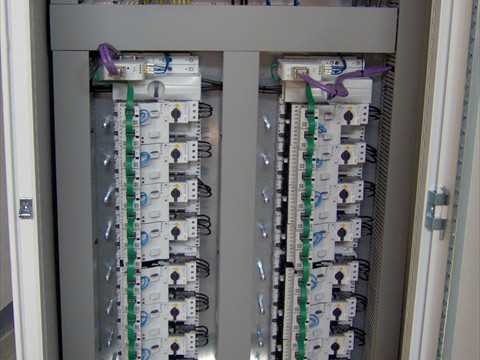

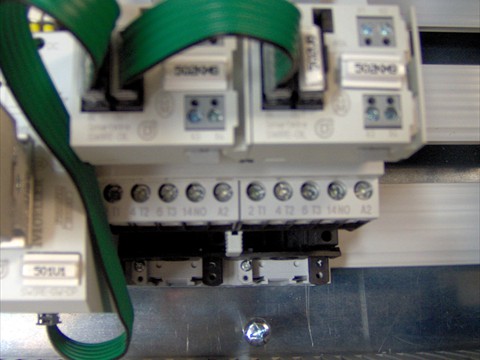

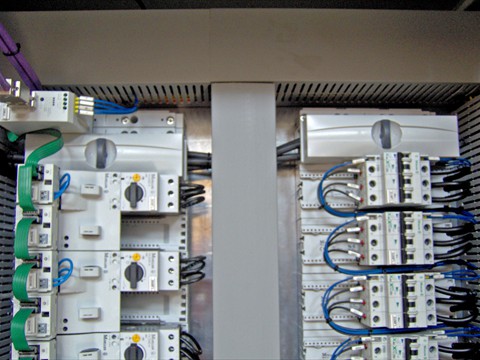

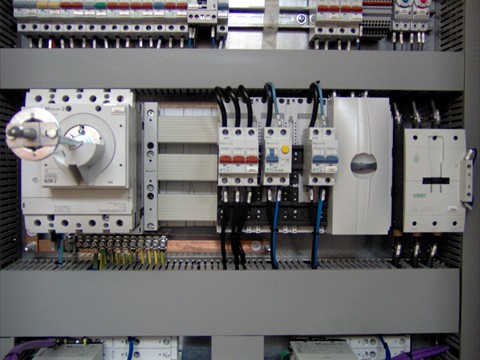

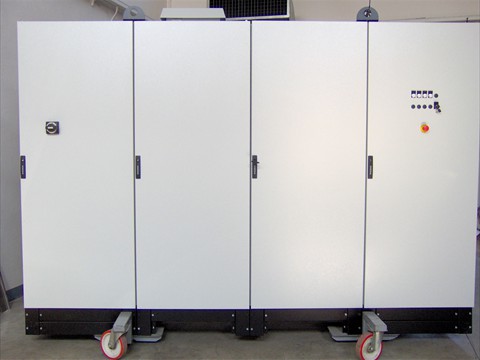

Queste immagini rappresentano una parte di un quadro elettrico dove abbiamo utilizzato moduli connessi in rete con i quali ci è stato permesso di comandare 8 partenzemotore con inversione di marcia (16 contattori e 8 contatti magnetotermici) per ciascun modulo. Il risultato più evidente, vedendo le immagini, è l’estrema minimizzazione del cablaggio nel quadro. Gli altri vantaggi di questa soluzione sono:

  • la ridottissima possibilità di errori in fase di cablaggio;
  • l’abbattimento di oltre il 60% della manodopera;
  • il risparmio consistente sui materiali di consumo (conduttori, terminali, ecc.);
  • il rispetto assoluto delle normative;
  • la grande semplicità e velocità di manutenzione.

Per arrivare a questo risultato abbiamo lavorato diverso tempo al nostro banco prova per testare e valutare la soluzione.Siamo convinti di non aver perso neppure un minuto del nostro tempo poiché i risultati si sono rivelati addirittura più gratificanti di quanto ci aspettavamo sopratutto nel lungo periodo ha dato prova di ottima affidabilità. Un’altra peculiarità di questa soluzione è la possibilità di coordinare la stessa soluzione all’impianto a bordo macchina.

  • Quadro-Elettrico-1
  • Quadro-Elettrico-2
  • Quadro-Elettrico-3
  • Quadro-Elettrico-4
  • Quadro-Elettrico-5
  • Quadro-Elettrico-6
img img img img img img

Macchine Piccole

Per le macchine "piccole", ma che necessitano comunque di automazione complessa e per questo si rende necessario installare un PLC nel quadro, abbiamo proposto la soluzione a "relè intelligenti". Normalmente non sono nella lista dei capitolati che spesso richiedono i controllori di marche diverse, con la conseguenza di aumentare il costo. Nell’immagine sotto, abbiamo rappresentato una configurazione tipo per una macchina piccola, ma con automazione complessa dove abbiamo:

  • 48 ingressi digitali (eventualmente espandibile) di cui 8 possono essere analogici 0-10V;
  • 28 uscite digitali;img
  • 2 uscite analogiche 0-10V;
  • messaggi in 5 lingue su display grafico;
  • programmare i messaggi in 5 lingue da selezionare di volta in volta;
  • visualizzazione variabili (tempi, set conteggi, posizioni shift - register, ecc.);
  • modifica variabili;
  • memorizzazione di ricette;
  • fissaggio del pannello con solo 2 fori diametro 22mm (come i pulsanti).

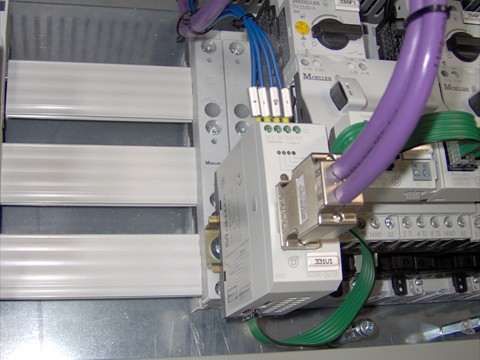

Volendo, oltre a quanto citato sopra, si può espandere il sistema via NET con moduli gateway, come rappresentato nell’immagine dove, con un semplice cavo flat, con ognuno di essi si possono gestire fino a 16 magnetotermici - contattori per 16 partenze motore. I vantaggi in termini di praticità di cablaggio del quadro, flessibilità e costi risulta evidente.
